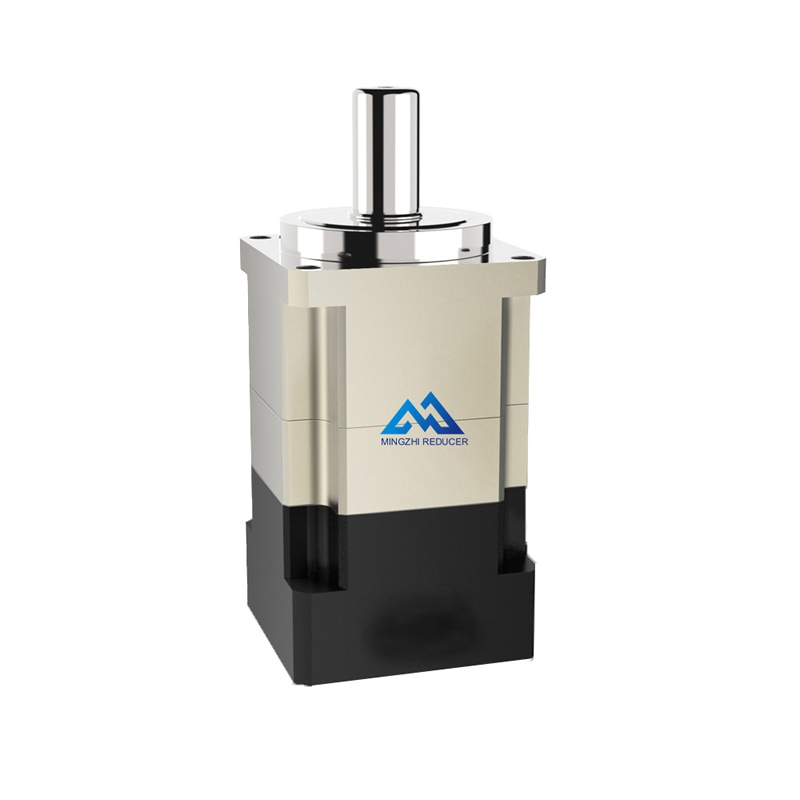

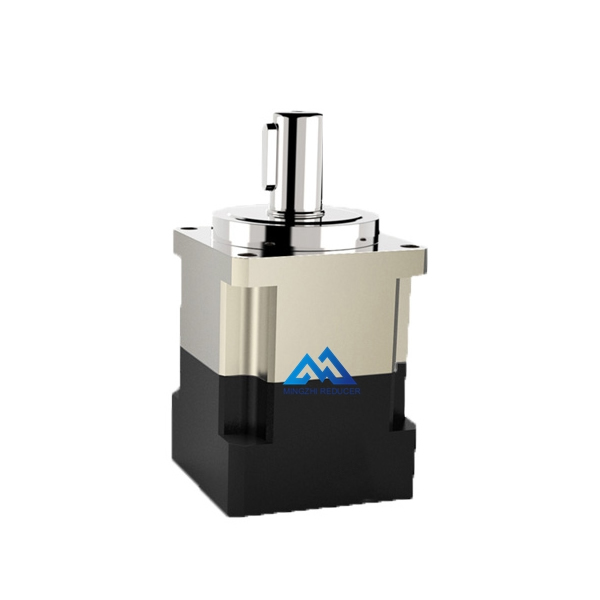

    NB斜齿轮高精密行星减速机

    类型：斜齿精密款行星减速机
    规格：NB042 NB060 NB090 NB115 NB142 NB180
    品牌：诺宏精齿

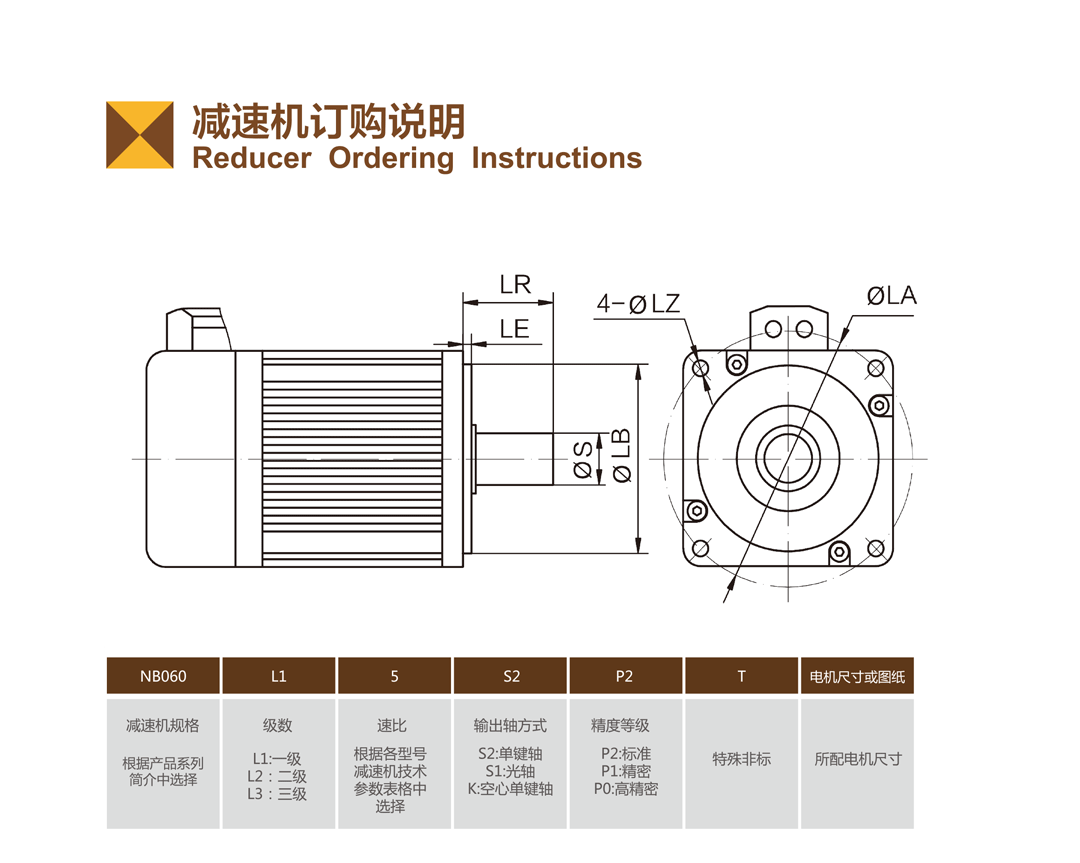

    型号：NB060-L1-5-S2-P2
    订购热线：13482264991

    <

    上一款

    暂无产品

    >

    下一款

    ND斜齿轮高精密法兰盘行星减速机
  • 斜齿高精密行星减速机  的所有产品
    		•
    NFR斜齿轮高精密直角圆机身行星
    NFR斜齿轮高精密直角圆机身行星
    NF斜齿轮高精密圆机身行星减速机
    NF斜齿轮高精密圆机身行星减速机
    NDR斜齿轮高精密直角法兰盘
    NDR斜齿轮高精密直角法兰盘
    ND斜齿轮高精密法兰盘行星减速机
    ND斜齿轮高精密法兰盘行星减速机
    NBR直角高精密斜齿轮行星减速机
    NBR直角高精密斜齿轮行星减速机
    NB斜齿轮高精密行星减速机
    NB斜齿轮高精密行星减速机
  • 基本资料
    • 上海明质减速机(减速机特点）
    1、外观设计独特，曲、直结合，通用连接性强
    2、外齿轮采用优质20CrMo/SCM415材质，可控渗碳淬火，齿面硬度可达HRC55-65，齿面精滚/磨削精度DIN5级。
    3、输入端与电机马达连接采用双开口、双螺钉筒夹式的锁紧机构，确保在高输入转速下的动平衡、结合面的同心度与零背隙的动力传递。
    4、行星减速机输入轴的模块化设计，适用于各种厂家及型号的马达电机；过渡法兰采用镁铝合金材料，外形美观，重量轻，散热性好。
    5、高性能、高刚性、低噪音、低背隙。

    上海明质减速机（行星减速机原理）：
        主要传动结构为:行星轮,太阳轮,外齿圈.
        行星轮变速：它有一个轴线位置固定的齿轮叫中心轮或太阳轮,在太阳轮与外齿圈之间有轴线变动的既作自转又作公转的齿轮叫行星轮,行星轮有一个支持构件叫做行星架,通过行星架将动力传到轴上,再通过轴传给其它齿轮；它们由一组若干齿轮组成一个齿轮轮系。只有一个源动件,这种周转轮系称为行星轮系。
    行星减速机概述
    1、行星减速机因为结构原因,单级减速比最小为3,最大一般不超过10,常见减速比为:3、4、5/7、10,双级减速比在10-100范围，行星减速机级数一般不超过3级，三级速比100-1000
    2、行星减速机具有高刚性,高精度(单级可做到3弧分以内),高传动效率(单级为97%-98%),高扭矩，噪音小。
    3、行星减速机一般是安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量,提高精度，扭矩，延长电机使用寿命，适应各种特殊环境
    4、额定输入转速3000rpm(与行星减速机本身大小有关；行星减速机越大,额定输入转速越小)以上,工业行星减速机输出扭矩一般不超过80000Nm,特制超大扭矩行星减速机可做到100000Nm以上.工作温度一般在-25℃到100℃左右,可通过利用润滑脂改变其工作温度。

    上海明质减速机产品规格：042、060、085、115、142、180、240、330

    直连斜齿减速机背隙
    P2：标准背隙 单节≤6弧分 双节≤8弧分
    P1：精密背隙 单节≤3弧分 双节≤4弧分
    P0：超精密背隙 单节≤1弧分 双节≤3弧分
    单段速比：3——10
    双段速比：12--100
    三段速比：100-1000
    高效率
    单节 : ≧ 98%
    双节 : ≧ 96%

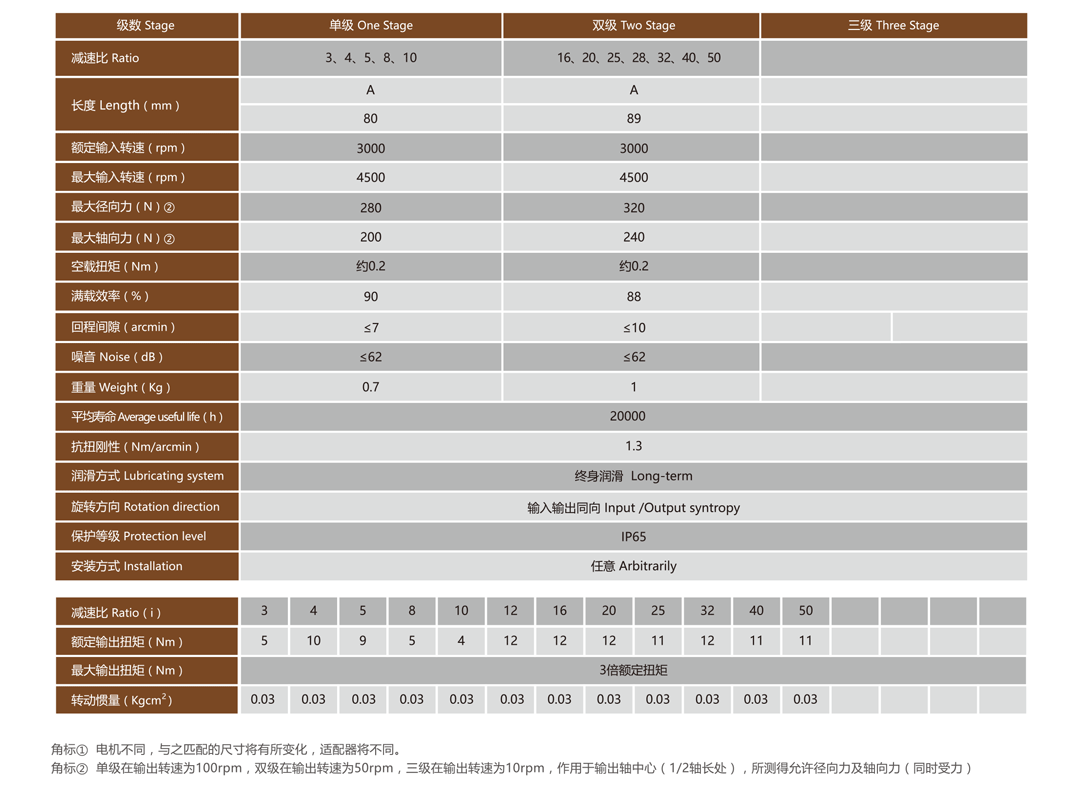

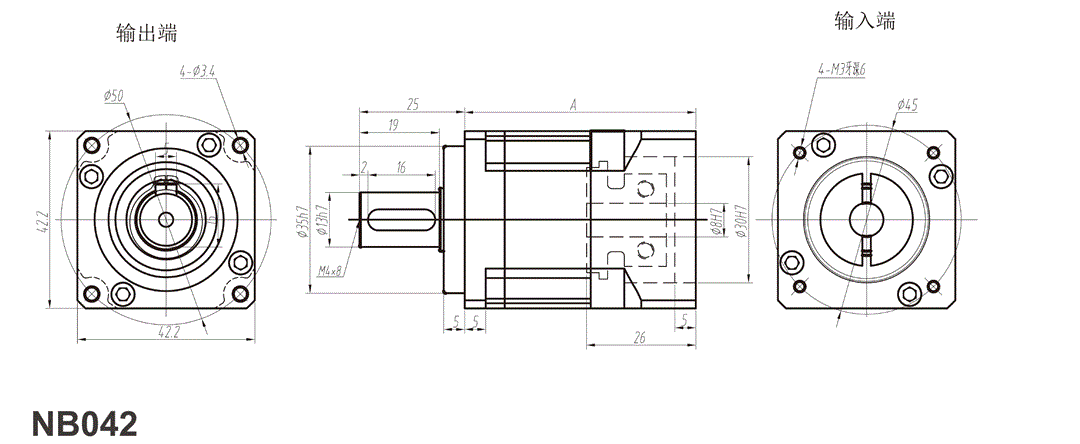

       NB042



    速比明细：

    单级：3 4 5 7 8 10

    双级： 12 15 16 20 25 28 30(次选）35 40 50 70（次选）100（次选）

    适配伺服电机：

    0.05/0.1/0.2KW

    可配步进：42步进

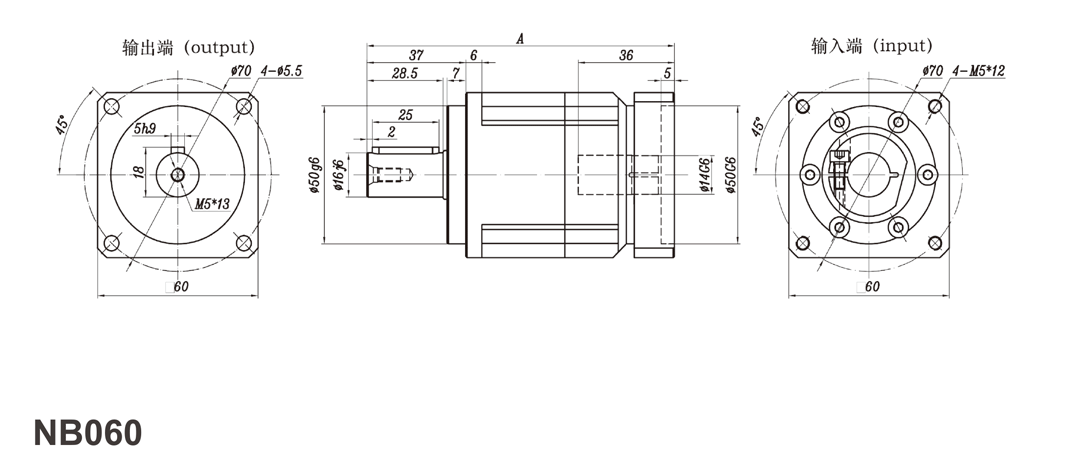

       NB060



    速比明细：

    单级：3 4 5 7 8 10

    双级： 12 15 16 20 25 28 30(次选）35 40 50 70（次选）100（次选）

    适配伺服电机：

    0.1/0.2/0.4KW

    可配步进：57 步进





    速比明细：

    单级：3 4 5 7 8 10

    双级： 12 15 16 20 25 28 30(次选）35 40 50 70（次选）100（次选）

    适配伺服电机：

    0.4/0.75/1/1.5KW

    可配步进：86步进

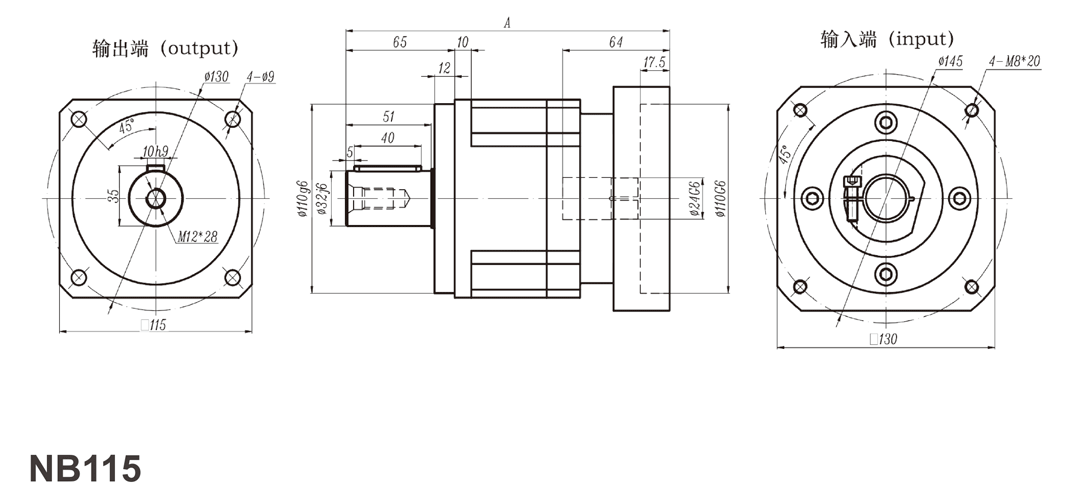

      NB115



    速比明细：

    单级：3 4 5 7 8 10

    双级： 12 15 16 20 25 28 30(次选）35 40 50 70（次选）100（次选）

    适配伺服电机:

    0.75/1/1.5/2KW

    可配步进：110步进

    130步进

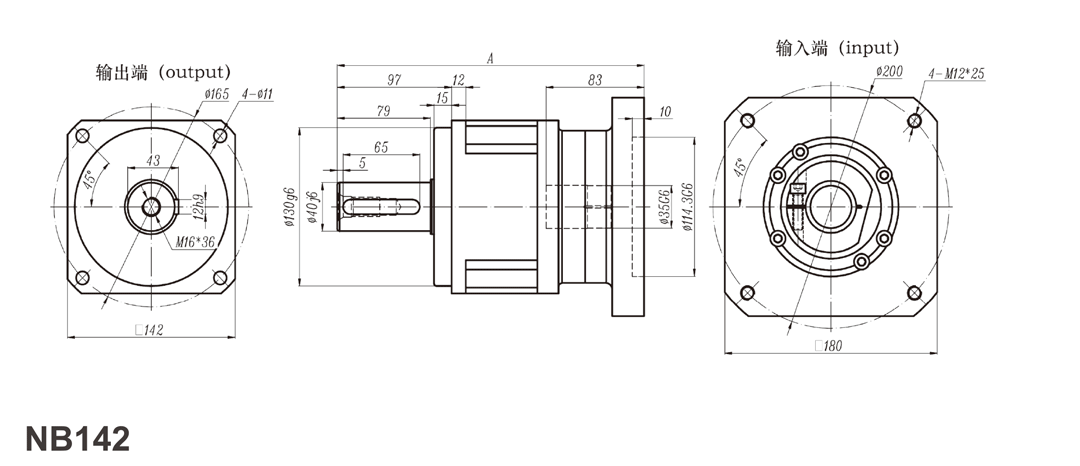

       NB142



    速比明细：

    单级：3 4 5 7 8 10

    双级： 12 15 16 20 25 28 30(次选）35 40 50 70（次选）100（次选）

    适配伺服电机:

    1.5/2/3/3.5/4KW

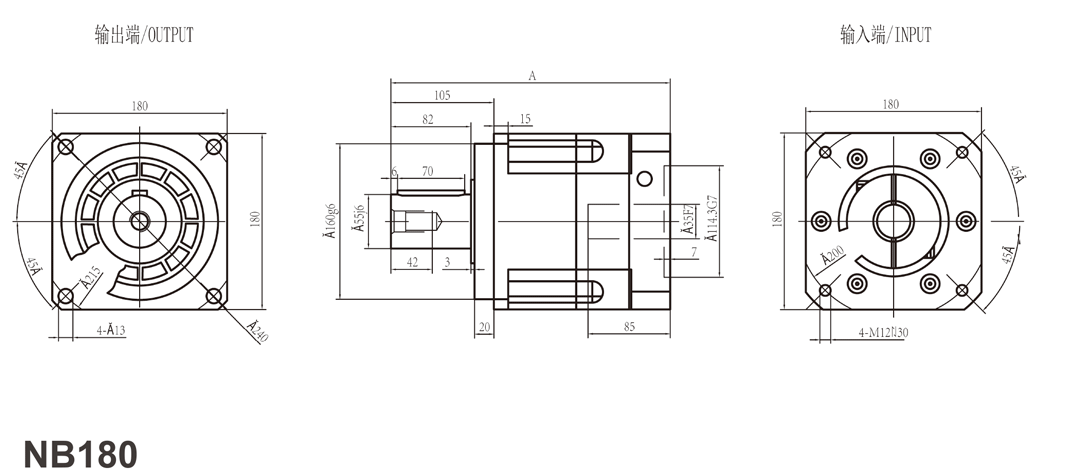

       NB180



    速比明细：

    单级：3 4 5 7 8 10

    双级： 12 15 16 20 25 28 30(次选）35 40 50 70（次选）100（次选）

    适配伺服电机:

    2/3/3.5/4/4.5/

    5.5/7.5KW




       NB220



    速比明细：

    单级：3 4 5 7 8 10

    双级： 12 15 16 20 25 28 30(次选）35 40 50 70（次选）100（次选）

    适配伺服电机:

    3/3.5/4/4.5/

    5.5/7.5/11KW
